強電系統：強電部分包括控制電機正反轉接觸器，控制電機運行接觸器。PLC輸出信號給接觸器線圈，控制接觸器的接通與關斷。

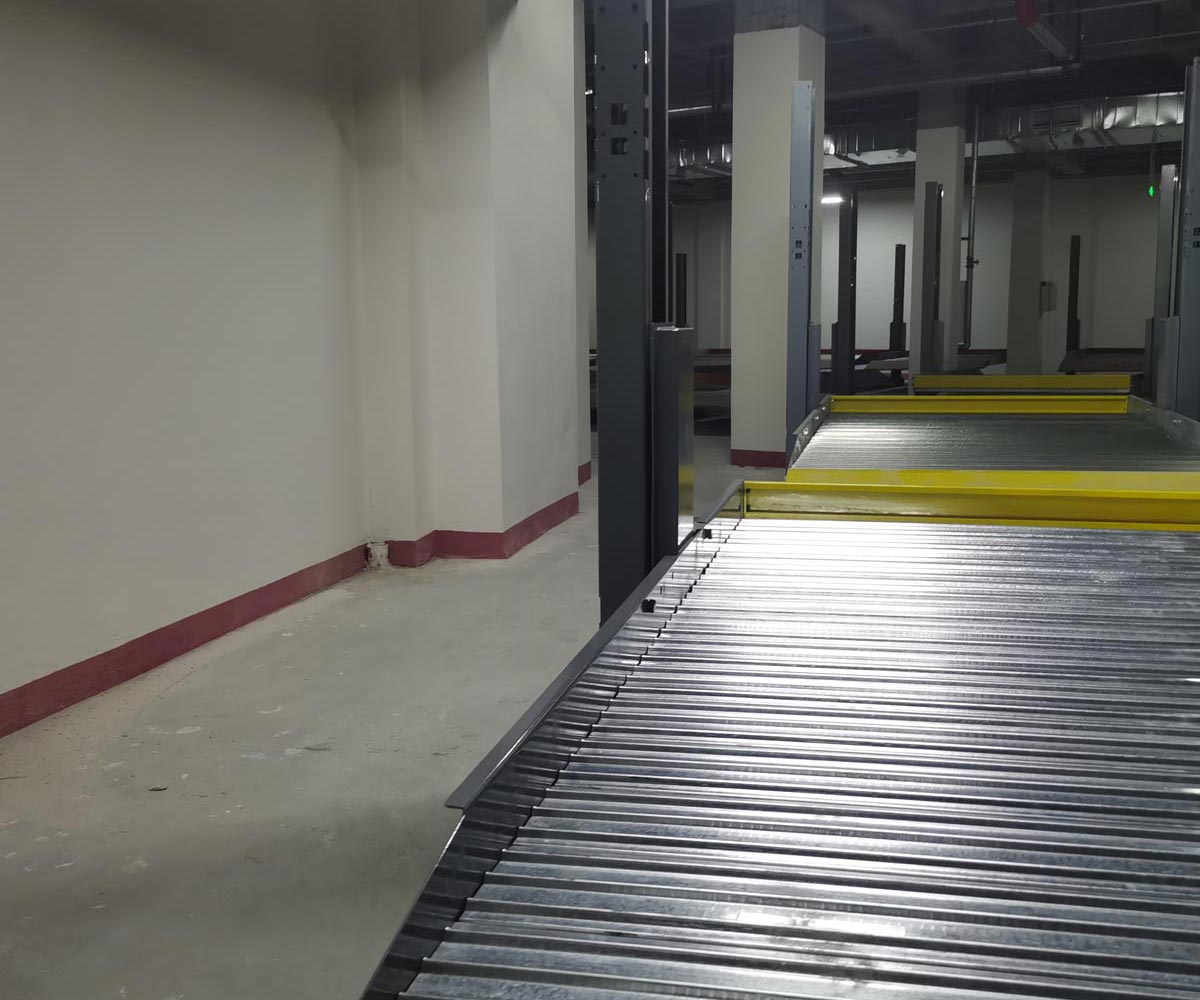

系統設計：立體停車庫強電系統采用PLC控制，分設自動，手動，檢修三種狀態。檢修狀態下，所有檢測信號不參與控制。在手動與自動方式時，所有信號進入PLC，PLC按照外部檢測信號，輸出控制信號，控制電機正反轉接觸器線圈和電機接觸器線圈，以控制各載車盤運行。

系統聯動聯鎖控制：

1、上層載車盤不在上位或運行不到上位，中層載車盤及過橋車不能運行。

2、下層載車盤不在下位或運行不到下位中層載車盤及過橋車不能運行。

3、中層載車盤及過橋車運行不到位，上下層載車盤不能運行。

4、前后超長開關只要被遮擋，所有載車盤都不能動作。

5、入口處人員誤入被遮擋，所有載車盤都不能動。只有通過“復位”按鈕，才可解除此聯鎖。6、　安全掛鉤不在開啟位置，無下降動作。

7、任何載車盤觸發上、下極限限位開關，立即斷所有電機電源。

8、急停按鈕按下，立即斷所有電機電源。
